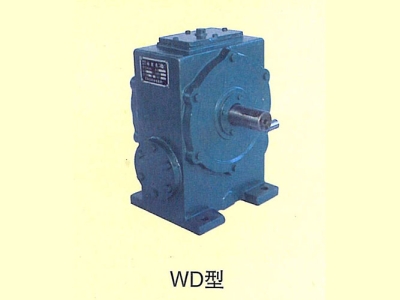

WD系列減速機
商品編號：4
拍攝角度：正面
視頻像素：
點擊次數：2
上架時間：2023-02-15
全國服務熱線： 13854230765
產品描述
型號標記：
圓柱蝸桿減速器的標記包括：型號、中心距、傳動比、裝配型式

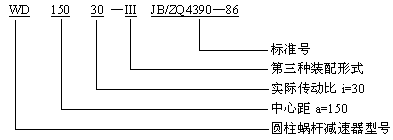

標記示例：
圓柱蝸桿減速器的外形、安裝尺寸及裝配形式

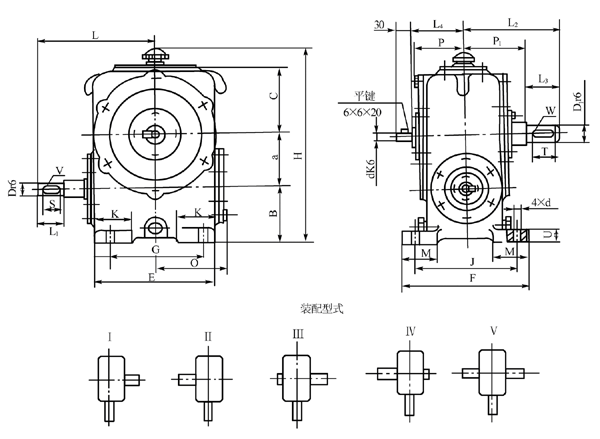

WD80～WD120外形尺寸
WD80～WD120減速器安裝尺寸見下表
型號 | a | B | C | D | D1 | E | F | G | H | J | K | L | L1 | L2 | L3 | L4 |
WD80 | 80 | 90 | 105 | 20 | 35 | 190 | 200 | 150 | 305 | 160 | 60 | 190 | 50 | 158 | 58 | 90 |
WD100 | 100 | 110 | 135 | 25 | 40 | 240 | 210 | 180 | 375 | 170 | 70 | 225 | 60 | 182 | 82 | 100 |
WD120 | 120 | 120 | 150 | 30 | 45 | 270 | 220 | 200 | 420 | 180 | 80 | 275 | 80 | 197 | 82 | 110 |
型號 | M | O | P | P1 | S | T | U | V(b×h) | W(b×h) | d | 轉動慣量kg·m2 | 質量kg |
WD80 | 60 | 120 | 83.5 | 100 | 40 | 50 | 20 | 6×6 | 10×8 | 18 | 0.265×10～3 | 36.5～38.5 |
WD100 | 70 | 145 | 90 | 100 | 40 | 60 | 20 | 8×7 | 12×8 | 18 | 0.84×10～3 | 53～65 |
WD120 | 80 | 165 | 102 | 115 | 50 | 60 | 20 | 8×7 | 14×9 | 18 | 1.79×10～3 | 75.4～81.7 |

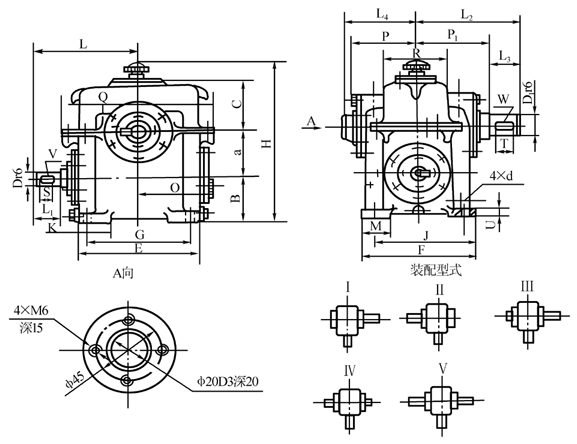

WD150～WD360減速器安裝尺寸見下表
型號 | a | B | C | D | D1 | E | F | G | H | J | K | L | L1 | L2 | L3 | L4 |
WD150 | 150 | 150 | 165 | 35 | 65 | 370 | 340 | 310 | 513 | 280 | 100 | 303 | 58 | 315 | 105 | 190 |
WD180 | 180 | 180 | 190 | 40 | 70 | 430 | 360 | 360 | 593 | 300 | 120 | 362 | 82 | 345 | 105 | 215 |
WD210 | 210 | 210 | 215 | 45 | 80 | 490 | 400 | 400 | 683 | 320 | 140 | 412 | 82 | 385 | 130 | 225 |
WD250 | 250 | 250 | 265 | 50 | 90 | 570 | 430 | 440 | 813 | 360 | 160 | 442 | 82 | 395 | 130 | 240 |
WD300 | 300 | 300 | 320 | 70 | 120 | 670 | 500 | 520 | 968 | 420 | 200 | 535 | 105 | 465 | 165 | 270 |
WD360 | 360 | 360 | 370 | 80 | 150 | 840 | 610 | 650 | 1138 | 440 | 240 | 640 | 130 | 575 | 200 | 340 |
型號 | M | O | P | P1 | Q | R | S | T | U | V(b×h) | W(b×h) | d | 轉動慣量kg·m2 | 質量/kg |
WD150 | 90 | 230 | 180 | 210 | 455 | 200 | 50 | 100 | 30 | 10×8 | 18×11 | 22 | 3.11×10～3 | 146～163 |
WD180 | 90 | 270 | 205 | 240 | 515 | 230 | 60 | 100 | 30 | 12×8 | 20×12 | 22 | 7.63×10～3 | 295～327.5 |
WD210 | 100 | 300 | 215 | 255 | 585 | 250 | 70 | 140 | 30 | 14×9 | 22×14 | 22 | 23.50×10～3 | 298～344 |
WD250 | 120 | 340 | 225 | 265 | 665 | 270 | 80 | 125 | 40 | 14×9 | 25×14 | 26 | 79×10～3 | 480～513 |
WD300 | 150 | 405 | 255 | 300 | 765 | 310 | 90 | 140 | 50 | 20×12 | 32×18 | 32 | 143×10～3 | 771～904 |
WD360 | 180 | 490 | 325 | 375 | 905 | 360 | 110 | 180 | 50 | 22×14 | 36×20 | 39 | 223.13×10～3 | 1195～1395 |
